Tehničke karakteristike gatera i testera

Važno upozorenje: Ovo je istorijski arhivski tekst, a ne aktuelna specifikacija mašine, proračun kapaciteta, procena rizika ili uputstvo za rad. Načini zatezanja, modeli, dimenzije, brzine, formule, testere i postupci moraju se proveriti prema važećim propisima, dokumentaciji proizvođača i pravilima bezbednog rada.

Ovaj tekst nije ponuda mašina, testera ili servisne dokumentacije firme Savo Kusić. Aktuelna ponuda usmerena je na prozore, vrata i pripadajuća rešenja.

Zatezanje testera u ramu

Kod gatera, testere moraju biti dobro učvršćene i zategnute u ramu. Pri radu sa slabo zategnutim testerama dobija se škart u obliku talasastog reza i dr. Najrasprostranjeniji način zatezanja testera su pomoću klinu, ekscentra, zavrtnja (slika 1), a isto tako i način zatezanja pomoću hidrauličkih aparata. Zatezanje testera klinovima lošije je od ostalih načina. Veliki broj industrija, proizvodi veliki broj tipova moćnih, brzohodnih, visokoproduktivnih gatera. Ovi visokoproduktivni gateri rade u velikim kombinatima građevinske industrije za obradu drveta. Tehničke karakteristike ovih gatera date su u tablici 1.

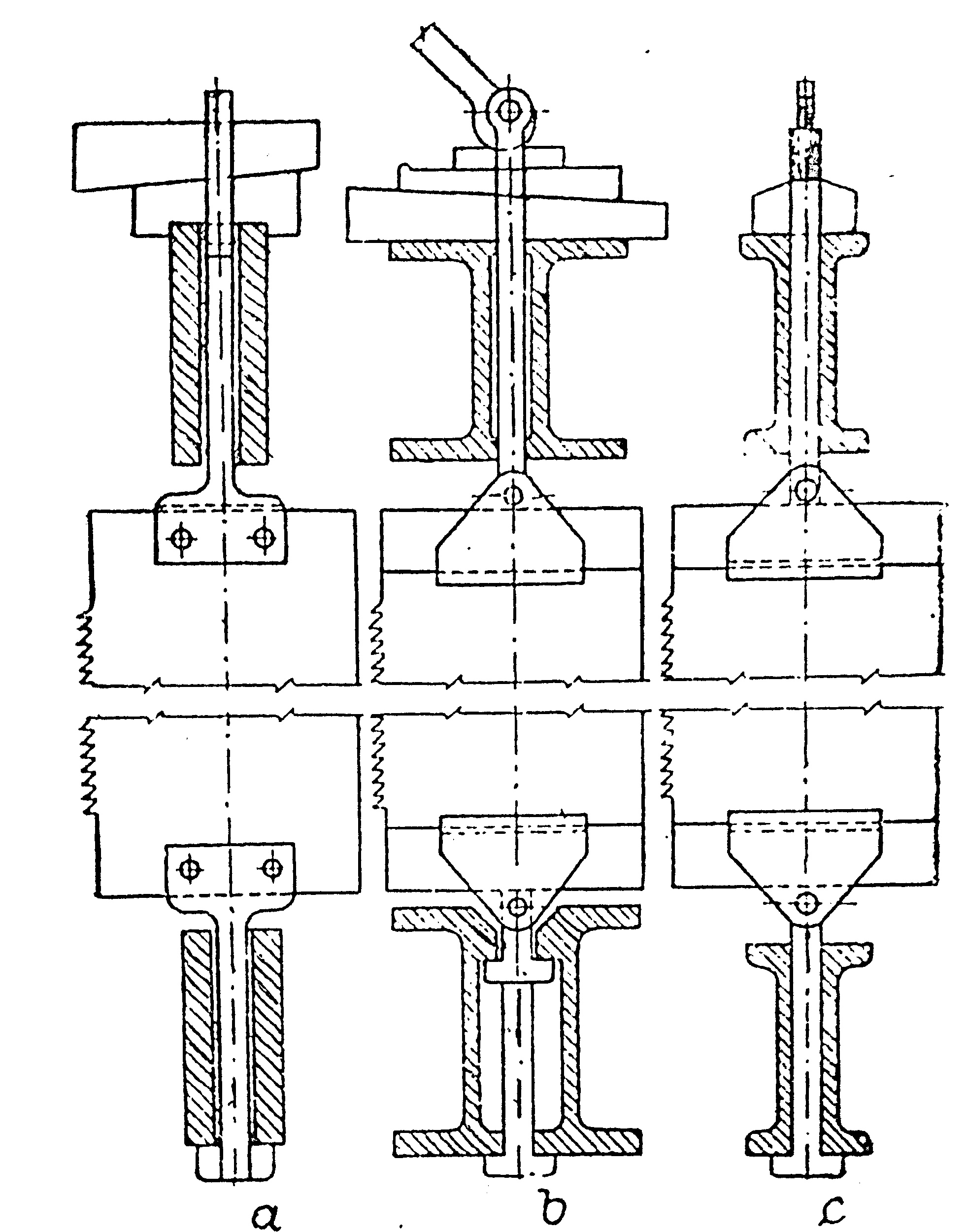

Istorijski prikaz zatezanja testera u ramu gatera, arhivska oznaka 20190926 162509 1

Slika 1: Zatezanje testera u ramu gatera

Glavni tipovi gatera visoke produktivnosti

Tablica 1: Tehničke karakteristikeglavnih tipova gatera visoke produktivnosti
Tehnički pokazatelji	Jedinica mere	Tipovi gatera
		Sa jednom radilicom						Sa dve radlice
		RD 75-2	RD 60-2	RD 50-2	RD 40-2	RLB 75	RD 110	R-65	R-65-2	Pokretni RP–65	RK-65
Širina otvora	mm	750	600	500	400	750	1100	650	650	650	650
Visina hoda	mm	600	600	600	600	500	600	360	410	410	360
Broj obrta	o/min	300	315	315	350	290	225	250	250	240	250
Najveći pomak na 1 obrt osovine gatera	mm	45	45	60	60	22	20	20	20	20	20
Sistem pomeranja		Neprekidno						Prekidno
Dozvoljeni broj testera u ramu	kom	12	10	8	8	12	20	10	10	10	10
Način nagiba testera		Kombinovanje stalnog nagiba gatera sa promenljivim nagibom testera						Nagib testera u stegama
Broj valjaka za pokretanje	kom	4	4	4	4	4	4	4	4	4	8
Težina	t	12	12	12	12	9	13	3,25	3,8	5	4,44

Laki gateri male produktivnosti primenjuju se za rezanje trupaca u uslovima seoskog građevinarstva i u manjim preduzećima za proizvodnju građevinskih elemenata od drveta. Karakteristike ovih gatera dete su u tablici 2.

Laki gateri

Tablica 2:Tehničke karakteristike lakih gatera
Pokazatelji	Jedinica mere	Tipovi gatera
Pokazatelji	Jedinica mere	RS – 50	RS – 52	GGS -2	RP
Tipovi	–	Jednospratni sa transmisijom odozdo	Jednospratni sa transmisijom odozdo	Jednospratni sa transmisijom odozdo	Pokretni jednospratni
Širina otvora Hod rama	mm mm	500 300	520 400	534 300	550 400
Broj obrta Tip pomaka	o/min	200 Jednoprekidni za vreme radnog hoda	250 Jednoprekidni za vreme radnog hoda	200 Jednoprekidni za vreme radnog hoda	250 Dvoprekidni
Maksimalni pomak Težina	mm kg	7,2 2000	10 3000	8 2500	15 6000

Produktivnost gatera izračunava se po obrascu: P = K - Δtnq/1000L m3. Gde je K koeficijent iskorišćenja gatera. Za mehanizovane strugare K = 0.93, a za polumehanizovane K = 0.90; Δ - pomak za jedan obrt osovine gatera; n - broj obrta osovine gatera u minuti; t - vreme rada gatera u minutima; q - zapremina trupaca, m3; L - dužina trupaca, m.

Istorijski proračun produktivnosti

Pri određivanju prosečne godišnje produktivnosti gatera za jednu smenu moraju se uzeti u obzir zastoji, do kojih dolazi usledrazličitih uzroka (opravka, manjak sirovina i dr.). Ovi gubivi određuju se opitnim koeficijentom Kgod = 0.9 - 0.92.

Prema tome srednje godišnja produktivnost gatera za jednu smenu određuje se po obrascu P = Kgod x K x Δntq/1000L m3 za jednu smenu.

Tehničke karaktersitike gaterovih testera date su u tablici 3.

Dimenzije i profili gaterskih testera

Tablica 3: Tehničke karakteristike gaterovih testera
Dužina	Širina	Debljina	Korak zubaca (rastojanje između susednih vrhova zubaca testere)
1100	150 i 180	1,2; 1,4; 1,6; 1,8; 2,0	15; 19
1250		1,6; 1,8; 2,0; 2,2; 2,4	18; 22
1400		1,8; 2,0; 2,2; 2,4	18; 20; 22
1500		2,0; 2,2; 2,4	22; 26
1650		2,2; 2,4	22; 26
1830		2,2; 2,4	22;26

Testere se izrađuju u dva profila zubaca: sa izlomljenom zadnjom ivicom i sa pravom zadnjom ivicom (sl. 2). Pri izboru tražnih dimenzija testera, treba rukovoditi dužinom rama gatera, veličinom njegovog hoda i prečnikom trupaca koje treba rezati. Potrebna dužina testere može se odrediti po obrascu L = Dmax + H + (300 do 350) mm, gde je L dužina testere, mm; Dmax - maksimalni prečnik balvana koji se razrezuju; 300 - 350 - dodatak zbog postavljanja umetka za daske i letve; H - visina hoda, mm.

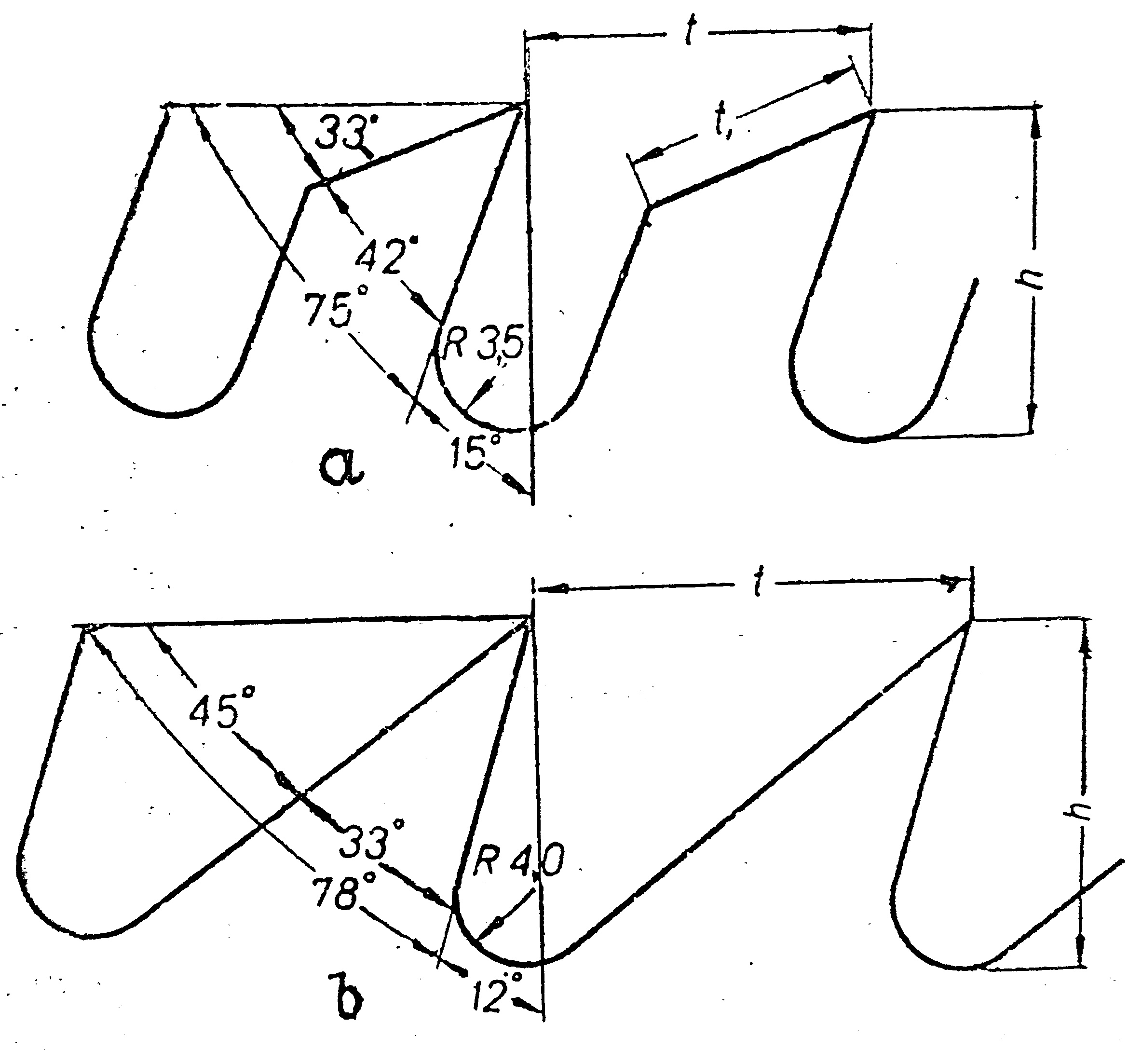

Istorijski prikaz profila zubaca gaterskih testera, arhivska oznaka 20190926 162330

Slika 2: Profil zubaca gaterskih testera

Debljina testera i korak zubaca trebada odgovaraju visini reza i vrsti rezanja. Ovaj međusobni odnos dat je u tablici 4.

Tablica 4: Međusobni odnos debljine testera, korak zubaca visine reza
Vrsta razrezivanja	Prečnik na tanjem kraju trupca ili debljina grede, cm	Korak zupca, mm	Debljina testera, mm
Rezanje trupaca Isto “ “	Do 20 21 – 26 27 – 34 35 i više	15 i 18 18 22 26	1,6 – 1,8 – 2,0 1,8 – 2,0 2,2 – 2,4 2,2 – 2,4
Rezanje trupaca u grede Isto “ “	Do 22 23 – 24 35 – 44 45 i više	15 i 18 18 22 26	1,8 – 2,0 1,8 – 2,0 2,2 – 2,4 2,2 – 2,4
Razrezivanje grede Isto	Do 20 21 i više	15 18	1,6 – 1,8 1,8 – 2,0

Testere se postavljaju zajedno sa uzengijama koje se pričvršćuju za donji kraj testere i sa kompletom od dve uzengije i sedam zakvka za gornji kraj. Uzengije se pričvršćuju za testeru pod pravim uglom sa njenom zadnjom ivicom. Zakošene ivice uzengije moraju se nalaziti jedna prema drugoj. Pre zakivanja uzengije treba proveriti ivici testere da li su prave i paralelne, pa ako nisu , treba ih doterati na mašini za oštrenje testera.
