Nota de seguridade importante: Este é un texto educativo arquivado de2017. ano, e non un proxecto ou instrucións modernas para a instalación independente de cunetas. Os traballos de cubertas e escaleiras, cortar, perforar, remachar, soldar, chamas abertas e disolventes presentan riscos de caídas, incendios, lesións e exposicións daniñas. Os materiais e revestimentos históricos mencionados non deben usarse sen comprobar as normativas actuais e as instrucións do fabricante. O dimensionado e os traballos deben ser encomendados a deseñadores e contratistas cualificados. As fotos e os debuxos son ilustrativos e non representan proxectos confirmados de Savo Kusić.
As obras de canalóns e cubertas non forman parte da nova oferta pública da empresa. O foco de produción actual consiste en xanelas de madeira, ventas de madeira-aluminio e portas personalizadas. Para un proxecto específico de fiestras ou portas, pode enviar unha solicitude de cotización.

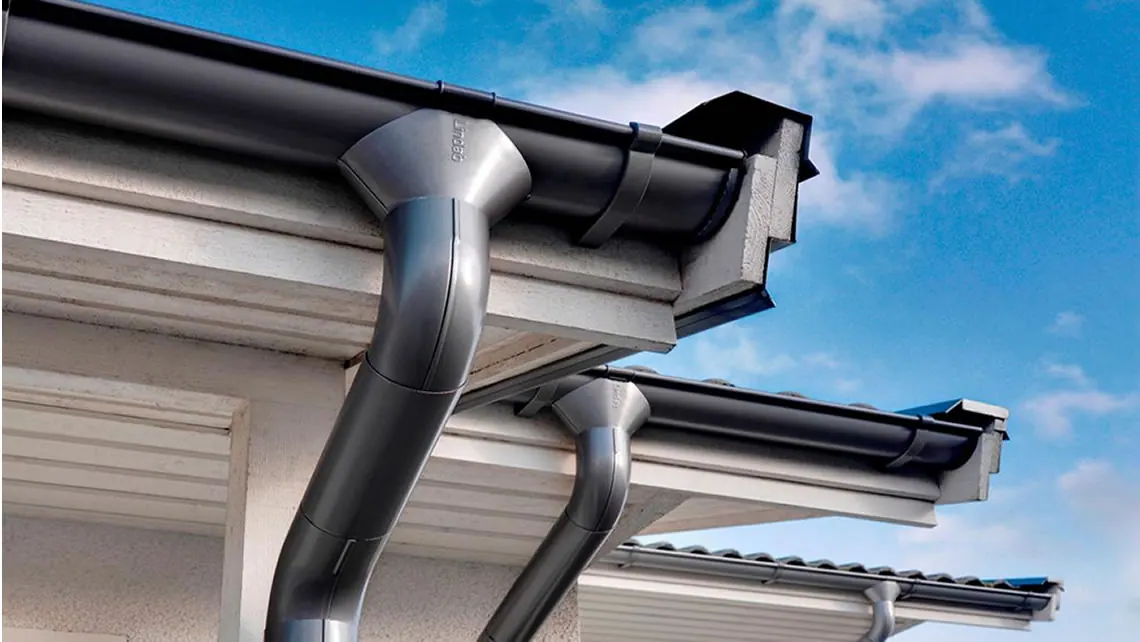

Por que son importantes as cunetas
As cunetas están entre os últimos elementos que se instalan nun edificio. Cando se esgotan os fondos de construción, estes elementos aparentemente menos importantes ás veces non se adquiren e non se instalan inmediatamente.
O edificio pode parecer rematado sen canlóns, pero a auga do tellado cae xusto ao lado das paredes, molla o chan e chega aos muros de carga básicos. Parte da auga rebota no chan, molla a parede e o xeso por riba do illamento, polo que poden aparecer signos de humidade, caer o xeso e mollarse o interior.
Os danos e buratos na cuneta poden provocar filtracións nas superficies circundantes, teito e paredes exteriores, xunto con restos de pintura e ferruxe. O texto orixinal describe tales danos como máis fáciles de reparar que a humidade nos muros de cimentación.
Materiais e dimensionamento de canalóns
Como materiais para facer canlóns, chapa de aceiro galvanizado cun espesor de 0,5 mm, raramente chapa de estaño ou aluminio cun grosor de 0,7 mm, así como materiais plásticos.
O cálculo orixinal baséase na relación segundo a cal se precisa unha sección de suco de 1 cm² para a drenaxe da superficie do tellado 1 m². Os elementos do canalón están dobrados a partir de follas planas.
As tiras de inicio córtanse para que non se creen residuos do taboleiro 1.000 × 2.000 mm. Os anchos das tiras de ranura desenvolvidas estándar aparecen como 250, 333, 400 e 500 mm. As marcas de canalón corresponden a anchos expresados en centímetros: 25, 33, 40 e 50.
O ancho necesario do suco determínase segundo a inclinación e a proxección horizontal da superficie do tellado, utilizando a táboa do artigo orixinal.
Gráfica de arquivo — Ancho mínimo de canalón recomendado.
Os xeonllos pódense mercar como elementos preparados. No caso de cubertas a unha ou dúas augas, moitas veces hai que pechar os extremos das cunetas. A lámina final de chapa de estaño ou aceiro galvanizado córtase, dóbrase, dóbrase no bordo e ensamblase mediante soldadura ou unha combinación de soldadura e remache.
A táboa da fonte indica o número de remaches para interconectar os elementos das etiquetas25,33,40e50: respectivamente6,7,9e13remacha.
Táboa de arquivo: número necesario de remaches.
Debuxo de arquivo: elementos do sistema de drenaxe do tellado.
Conexión, pendente e comprobación de canalón horizontal
Despois da instalación, o canalón debe ser revisado con auga. En particular, débese determinar se hai depresións que reteñen auga, xa que a auga residual pode danar rapidamente a chapa.
O texto orixinal recolle o pintado anual de todos os canlóns e ganchos, agás as partes feitas de chapa de lata. Os elementos únense mediante remachado, pregamento e soldadura. Dobrar o bordo superior exterior elimina o bordo afiado e endurece os elementos de 1 a 2 m.
Ao remachar especifícanse polo menos 3–4 cm solapamentos. O elemento máis próximo ao tubo de drenaxe colócase dende a parte inferior. Antes de remachar, segundo o texto orixinal, as superficies de contacto están recubertas cunha mestura de masilla e minium; este material histórico debería ser avaliado segundo as normas de seguridade actuais.
O canalón debe ter unha lixeira inclinación cara ao tubo de drenaxe de 2–3 mm por metro longo. A inclinación conséguese coa posición correcta da cadeira e compróbase cunha regra longa e un nivel de burbuja. O listón mostra un gancho posiblemente elevado ou baixado.
Os ganchos deben ter arcos iguais. O bordo interior da cuneta, de cara á parede, colócase lixeiramente máis alto para protexer a parede de salpicaduras. Os ganchos están unidos con remaches ou parafusos para madeira aos bordos superiores das vigas.
As aletas metálicas do extremo exterior do gancho dóbranse sobre a curva da cuneta. Deben suxeitalo firmemente na dirección transversal, pero tamén permitir o deslizamento lonxitudinal debido á expansión térmica.
Tubos de drenaxe verticais
A auga dunha cuneta horizontal con caída cara á saída drena a través de tubos verticais pechados ata un tubo colector ou o chan. O tubo vertical conéctase a unha saída especialmente esquerda na parte horizontal.
Segundo o artigo orixinal, o diámetro do tubo vertical é igual á metade ou tres cuartos do diámetro da parte horizontal. Os tubos de lonxitude 2–3 m ensamblan introducindo o tubo superior 4–8 cm no inferior. Están unidos á parede con abrazaderas, e os soportes están soldados por riba das abrazadeiras para evitar que se deslice.
Os xeonllos están feitos de varias pezas. As roturas entre partes planas non deben exceder 30°. Para evitar o estreitamento da sección, colócase unha peza de conexión estendida na fractura.
A baixante debe drenar a auga lonxe da parede e reducir a velocidade da caída da auga. A fonte describe os elementos de drenaxe de formigón como económicos, axustables e fáciles de limpar.
Os canlóns cadrados e os tubos poden encaixar mellor no aspecto dun edificio moderno e instalarse de xeito que só se vexa a parte frontal. A súa desvantaxe é que ás veces o dano só se nota cando a parede se molla.
Os valos de protección contra a neve e os restos tamén poden pertencer ao sistema. No tellado colócanse soportes en forma de L cada 2–3 m, e únense a eles varas de ferro cun diámetro de 5–8 mm en tres ou catro filas. O seu papel é evitar que as follas e pólas cheguen á cuneta e o deslizamento repentino da neve que poida arrincar a cuneta.
Limpeza e reparación de pezas danadas
Os danos máis frecuentes no texto fonte están asociados a un mantemento irregular. Durante a caída das follas, as cunetas deben limparse con máis frecuencia, xa que as follas caídas poden danar as capas de pintura e estaño. A ferramenta de limpeza auxiliar pódese conformar segundo a sección transversal do canalón.
Ilustración: as follas acumuladas poden interferir coa drenaxe da auga.
As cunetas feitas de chapa sen estañar recoméndase pintar durante o período cálido do verán. Despois de que a pintura se seque, o sistema énchese con auga limpa para comprobar a escorrentía. Se queda auga nas depresións, levántanse os ganchos debaixo delas para devolver a cuneta á súa posición correcta.
As unións son reseladas ou soldadas segundo sexa necesario. Os tubos verticais descríbense como limpeza con arame dobrado en espiral.
A fonte pecha temporalmente os buratos máis pequenos con masilla e solda unha tira de folla estañada sobre os buratos máis grandes desde o exterior. As áreas danadas máis grandes córtanse e péchanse con parches desde o exterior. O parche está revestido, remachado e ten polo menos voltas 1,5 cm por todos os lados. Menciónase epoxi ou masilla universal para automóbiles.
Cando se require unha substitución completa de pezas, quítanse as cabezas dos remaches de ambos os lados, a parte danada sácase lateralmente e os orificios da nova parte están marcados segundo as pezas adxacentes. A continuación, a peza é perforada, selada, remachada e soldada.
Ao substituír unha parte do tubo vertical, as pezas por riba do dano deben ser fixadas para que non esvaren. As pezas de aluminio descríbense como reparables mediante remaches e as pezas de plástico por pegado e soldadura.
Montaxe de canalón
Antes da montaxe, os ganchos están dobrados na forma necesaria. A fonte indica a distancia mutua de80-100 cme peche con dous cravos80ou con dous parafusos para madeira5×50 mmcoa cabeza baixa, nos bordos superiores dos cornos.
Táboa de arquivo: elementos do sistema e as súas dimensións.
Debuxo de arquivo: posición dos elementos horizontais e verticais.
Cando se instalan os ganchos, a inclinación mínima axústase mediante flexión2-3‰, é dicir2-3 mmcae sobre o contador necesario cara ao tubo de desaugadoiro. O bordo exterior da cuneta denomínase5 mmmáis baixo que o interior, e a diferenza entre o bordo interior da cuneta e o bordo do tellado é a menor25 mm.
Antes de montar os elementos, compróbase a cinta de selado de PVC de fábrica. A fonte describe limpar, lavar con gasolina e volver pegar a cinta solta. Debido ao risco de incendio, prohíbese fumar e as chamas abertas durante estes traballos; o traballo moderno debe seguir as instrucións e regras do fabricante vixente para disolventes inflamables.
Os elementos están conectados por colares: o extremo non expandido dun entra no extremo expandido do outro, na dirección da saída da auga. De gorxa e xeonllos90° conectar co extremo non expandido ou o peche interno. Utilízase un peche externo no extremo non acampanado.
- Debuxo de arquivo: articulacións, cóbados e axuste da lonxitude dos elementos.*
As pezas máis curtas córtanse cunha serra a partir de elementos estendidos por un ou dous lados, e o lugar para o colar está formado cunha lima. Segundo o texto orixinal, os bordos inferiores das aberturas procesadas deben estar espaciados 240 mm ao longo do arco da cuneta, que se pode comprobar cunha cinta de papel.
Tubos de drenaxe feitos de materiais plásticos
A fonte describe tubos de drenaxe de PVC en dúas dimensións. Compárase un tubo de 90 mm cun tubo de estaño da marca 33 e un tubo de 110 mm cun tubo de estaño da marca 50.
O peso lixeiro, a resistencia á corrosión e a ausencia de necesidade de pintura e mantemento son citadas como vantaxes. A afirmación de que non se require ningunha cualificación especial para a instalación non debe interpretarse como un substituto da avaliación da seguridade e das habilidades.
O cálculo baséase na proxección horizontal do tellado. Segundo os datos orixinais, a tubaxe de 90 mm pode drenar a área de 60–65 m², e a tubaxe de 110 mm a área de 110–130 m². O número de tubos determínase en función da área total.
Instalación de tubos de drenaxe de plástico
Os tubos de drenaxe poden ter un “colo de cisne” ou estar sen el. Dous cóbados de 45° están especificados para o pescozo de cisne. Os mesmos cóbados utilízanse para a saída inferior.
A articulación dos elementos estendidos e do xeonllo é facilitada polo anel de goma. Os extremos sen bordos afiados e o anel están recubertos con auga xabonosa. As pezas son montadas e, a continuación, espazáranse de xeito que 5–8 mm quede entre elas debido á expansión térmica. Non se utiliza aceite porque, segundo o texto, dana a goma.
Despois do corte, retíranse ou córtanse os bordos afiados nun ángulo de 30° na lonxitude de 5 mm, para que o extremo do tubo non empuxe o anel de goma.
O tubo de drenaxe está unido á parede a unha distancia máxima de 2 m con cravos especiais, abrazadeiras e parafusos. A distancia mínima entre a parede e o tubo especifícase como 15 mm. A saída inferior tamén está asegurada cunha abrazadeira, mentres que unha lousa de formigón de forma especial reduce a forza da auga que sae.
Seguridade da instalación
O artigo orixinal menciona a instalación de reixas antineve paralelamente á instalación de canlóns nos tellados a dúas augas e tendas de campaña. A neve húmida que se desliza de súpeto do tellado pode causar lesións graves e danos no canalón.
Con independencia das medidas e procedementos históricos do texto, o acceso á cuberta, a protección contra caídas, a carga da estrutura, os traballos con ferramentas e disolventes e a protección do espazo baixo as obras deberán planificarse segundo a normativa e condicións aplicables da edificación específica.
